背景

碳酚醛是一种在热固性酚醛树脂(thermosettingphenolicresin, TSPR)基体中加入连续碳纤维(continuouscarbonfiber, CCF)增强物的复合材料，由于TSPR热固化形成的三维交联结构具有高强度和高硬度等特性，同时CCF弥补了短纤维力学性能的不足，碳酚醛既满足热防护需求又满足结构强度需求。

本文基于前期已提出的分步式连续纤维增强热固性复合材料3D打印策略，提出了一种连续纤维增强热固性酚醛树脂的3D打印制备工艺，设计了纤维浸渍-树脂原位预固化-打印样件后固化的成型方式，系统研究了酚醛树脂浸渍和固化过程的温度依赖性，分析了打印参数对样件结构和性能的影响规律，成功制备了力学性能良好的连续纤维增强酚醛树脂复合材料。

实验方法

制备

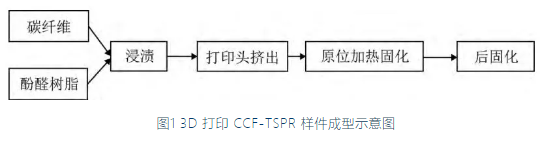

本文采用浸渍-原位预固化-后固化的3D打印成型方法制备连续纤维增强热固性酚醛树脂复合材料，成型工艺如图1所示。

分析与表征

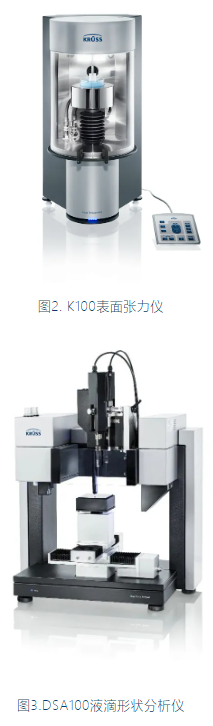

采用德国克吕士公司KRÜSS K100型表面张力仪测定不同温度下酚醛树脂的表面张力，采用德国克吕士公司KRÜSSDSA100型光学接触角测量仪测量酚醛树脂和碳纤维的静态接触角，分别在30℃ 、40℃ 、50℃ 和 60℃下测定酚醛树脂的表面张力和与碳纤维的接触角。

结果与讨论

TSPR浸渍温度选择

在30℃~60℃范围内测定酚醛树脂的表面张力和与碳纤维的接触角 ,测试结果如表1所示。在30~60℃温度范围内，酚醛树脂溶液与碳纤维单丝的润湿角小于90°，说明两者之间具有较好的润湿性，可以不采用其他改良剂或者对纤维表面处理。随着温度的升高，酚醛树脂溶液的表面张力减小，树脂与纤维的接触角变小。这是由于随着温度的增加，液体分子更容易在纤维表面铺展，两者之间的润湿性增加。随着浸渍温度的升高，树脂溶液会随着溶剂挥发而黏度增大，不利于浸渍过程。因此综合考虑温度对润湿性和黏度的影响，选择40℃为浸渍温度。

图4为40℃酚醛树脂浸渍后碳纤维的SEM照片。此温度下浸渍后树脂会产生流动，黏流态的酚醛树脂均匀地包裹在纤维表面，纤维表面平整光滑,未出现翘曲和断裂的情况。在该温度下酚醛树脂的流动性较好，将促进树脂浸渍、包裹纤维，填充内部孔隙缺陷以及调整纤维-树脂的分布。从图3(b)可以看出树脂将纤维丝束有效地黏结在一起，形成一个整体，没有明显的孔隙和树脂与纤维的不均匀分布现象。SEM结果表明浸渍后复合材料纤维和树脂结合良好.

总结：

针对连续碳纤维增强热固性酚醛树脂复合材料3D打印成型工艺的技术难题，本文提出了浸渍-原位预固化-后固化的3D打印成型方案，实现了连续碳纤维增强热固性酚醛树脂复合材料的3D打印成型，并研究浸渍温度对酚醛树脂接触角与表面张力的影响规律。结果表明：当浸渍温度为40℃，纤维-树脂界面结合效果最佳，原料具备成型条件。
